Ayaneo Kun LTE Module(EM7455)

Languages: [EN] English | [KO] 한국어

Ayaneo Kun LTE Module(EM7455)

아야네오 쿤 LTE 모듈(EM7455)

Overview 소개

• Advertised 4G LTE support, but no model with module included for sale
• Started selling module at 10x Taobao price
• Found a cheaper, commonly used
• Can buy cheap on Taobao or AliExpress

• 아야네오 쿤 광고에 4G LTE 모듈 장착 가능 광고, 정작 모듈 장착 제품은 판매 하지 않음
• 모듈 판매를 시작 하지만 가격이 타오바오 기준 10배 이상
• 저렴하고 이미 많이 사용된 제품을 찾음
• 타오바오나 알리에서 구매 하면 저렴하게 구매 가능

It appears that the product sold by AYANEO is from Quectel.

아야네오에서 판매하는 것은 Quectel 제품 으로 보입니다.

Notice 안내

• May have issues because of the low price.
• Old product with unknown origin and usage history.
• Recommend EM7565(4G LTE) or T99W175.43(5G).

• 저렴한 대신 문제 발생 가능성 높음.
• 출시한지 오래된 제품, 어디에서 어떻게 사용 했던 제품인지, 출처를 알 수 없음.
• EM7565(4G LTE), T99W175.43(5G) 을 추천.

Where to Buy 구매처

• Aliexpress - Only EM7455 4G Card $16.58
• Taobao - EM7455 4G Card 30 CNY($4.21)
• No need to buy an adapter.
• Note: Be sure to check if antennas are included before order. It’s recommended to buy antennas with a short cable.

• Aliexpress - Only EM7455 4G Card $16.58
• Taobao - EM7455 4G Card 30 CNY(4.21 USD)
• 어뎁터까지 구매하실 필요 없습니다.
• 주의: 반드시 구매전 안테나를 포함하는지 확인 필수. 안테나는 짧은 케이블을 따로 구매 추천.

Specs 제원

• 4G LTE Category: Cat-6
• LTE Bands: B1 (2100) B2 (1900) B3 (1800) B4 (AWS) B7 (2600) B12 (700ac) B13 (700c) B20 (800DD) B25 (850/1900) B26 (US 850 Ext) B29 (US 700de Lower) B41 (TDD 2500) B30 (2300 WCS)
• UMTS Bands: B1 (2100) B2 (1900) B8 (900) B4 (AWS) B3 (1800) B5 (850)
• Data Speed: Peak Download Rate: 300Mbps, Peak Upload Rate: 50Mbps
• LTE Region: Europe, North America, Asia, South America, Africa
• Form Factor: M.2 3042
• Antenna Interface: IPEX MHF-4
• GPS: Yes
• GNSS Technology: GPS, GLONASS, BeiDou
• Max DL Speed: 300 Mbps, Max UL Speed: 50 Mbps
• Operating Temperature Range: -40°C ~ 85°C
• Driver Support: Windows 7/8.1/10
• Voice Call Support: No
• Control Options: APIs, AT Commands
• Carrier Certification: AT&T, Verizon, Sprint, Vodafone, Rogers
• Dimensions: 42x30x2.3mm

Carrier Support 통신사 지원

EM7455 스펙상 1,3,5,7 지원으로 SKT,KT,U+ 사용에는 문제 없어 보입니다.

• EM7455 (1,2,3,4,5,7)
• SKT up(1,3,5) down(1,3,5)
• KT up(1,3,8) down(1,3,8) - EM7455 가 밴드 8 미지원으로 3band(225Mbps) 불가능 -
• U+ up(1,5,7) down(1,5,7)

Carrier Answered KT 밴드 공식 답변

먼저 kt LTE 주파수 대역은 다음과 같습니다.
ㅇ LTE : 2.1Ghz(Band 1), 1.8Ghz(Band 3), 900Mhz(Band 8)
그리고 3배 빠른 광대역 LTE-A 서비스를 제공하고 있는데요.
■ 3배 빠른 광대역 LTE-A란?
ㅇ 1.8GHz의 20MHz 주파수 블록과 900MHz의 10MHz 주파수 블록을
CA(주파수 묶음)하여 1.8GHz 광대역으로  150Mbps와 900MHz 대역으로

75Mbps를 합쳐 다운로드 기준 최대 225Mbps의 속도를 제공함으로써

기존 대비 최대 3배의 속도로 서비스가 가능
따라서 900Mhz 대역이 지원되지 않는 핸드폰이나 기기라면
광대역 LTE-A 속도가 적용되지 않을 수 있습니다.

Package 구성품

Installation 설치

• AYANEO KUN Official Disassembly Tutorial

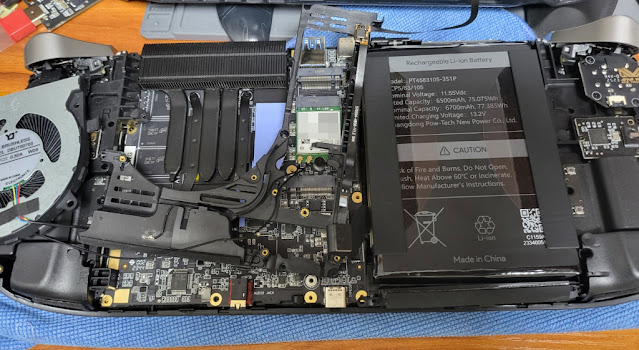

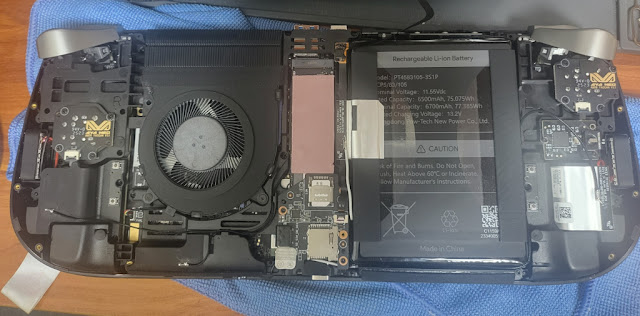

• LTE module and antenna installation.
• The antennas are connected to the "Main, Aux" of the modem.
• Depending on your carrier, it may not work right away. Check with your carrier for activation.
• Worked without additional software or driver installation on Windows 11.
• Three devices show as having no drivers in Device Manager, but it works well.
• If you want to install drivers, download the driver files, extract them, and specify the corresponding folder for each device to install the drivers.

• 아야네오 쿤 분해 공식 영상
• LTE 모듈 및 안테나 설치
• 안테나는 LTE 모뎀의 Main, Aux 에 각각 연결
• 데이터 쉐어링 개통 완료 및 설정 완료 후 안테나 제거하여 사용 시도 해보았지만, 서비스 불가능.
• U+ 외 나머지 통신사는 별도 등록이 필요: 아래 유심 과정 참조
• 윈도우 11기준 별도 소프트웨어, 드라이버 설치 없이 작동 했습니다
• 장치 관리자에 3개의 장치가 드라이버 없다고 뜨지만, 상관 없이 작동 잘 합니다
• 드라이버 설치를 원한다면 드라이버 파일을 받으시고 압축 해제 후, 각 장치마다 해당 폴더 지정 시 드라이버 설치 됩니다.

Data Share USIM 데이터 쉐어링 유심

1. KT MVNO(알뜰폰 KTm) 사용중 데이터 쉐어링 유심을 개통.
2. 요금제 상 1회선 데이터 쉐어링 무료, 유심은 홈플러스 익스프레스에서 KTm 유심 구매 4,400원
3. 새 유심은 기기에 바로 장착
4. 오래된 글에서 APN설정이 안되어 있다 라는 글이 많은데 APN 설정 불필요.
5. KTm 홈페이지에 데이터 쉐어링 등록-> 사용자 인증 후, 유심 유효 검사 다음 진행하면 자체는 등록 성공 뜨지만 에러 발생
6. KTm 114에 전화하여 방금 구매한 유심을 데이터 쉐어링으로 결합 해달라고 신청
7. 새 유심의 IMEI 번호를 상담원에게 등록 요청 후 "Type 4"로 등록 요청
8. 상담사가 경고 "될지 안될지 모르며 그것은 온전히 고객분이 감당하셔야 한다" 고 하지만 적상 작동

ps. 기기명을 알려달라고 하여 아야네오 쿤 이라고 말씀드렸더니 상담원께서 아이야요?

Speed test 속도 테스트



• Download speeds: fast.com: 20Mbps, speedtest.net: 30Mbps
• Speed through smartphone is 100-120Mbps
• 75Mbps per band; LTE-A combines 3 bands for a total of 225Mbps.
• It seems carrier imposes a speed limit of around 30Mbps when using a data share SIM in a Windows device.

• 다운로드 최고 속도 fast.com: 20Mbps, speedtest.net: 30Mbps
• 스마트폰을 통한 속도는 100~120Mbp
• 통신사 KTm 에서는 최소 75Mbps 가 나와야 정상 판정
• 밴드당 75Mbps, LTE-A 는 밴드 3개를 묶어 225Mbps
• KT 에서 데이터 유심을 윈도우 기기에서 사용시 30Mbps 정도의 속도 제한 거는 것 같음.
• 위성도 팔.. 고객도 해...킹받는 상황

Broken 고장

• Suddenly started experiencing severe interruptions and loss of data connection.
• Connection to the carrier's network is barely established, receiving an IP address but with speeds below 1kb and unable to reconnect.
• Even after reissuing the SIM card, it still didn't work, leading to the disassembly of the product and a return on AliExpress.

• 갑자기 너무 끊김이 심하고 통신이 안되기 시작
• 통신사 네트워크에 연결이 간신히 되며 IP까지는 받아오지만 1kb 이하의 속도, 재연결 불가
• 유심까지 재발급 받았지만 안되어 제품 분해후 알리에 반품.
